HT326

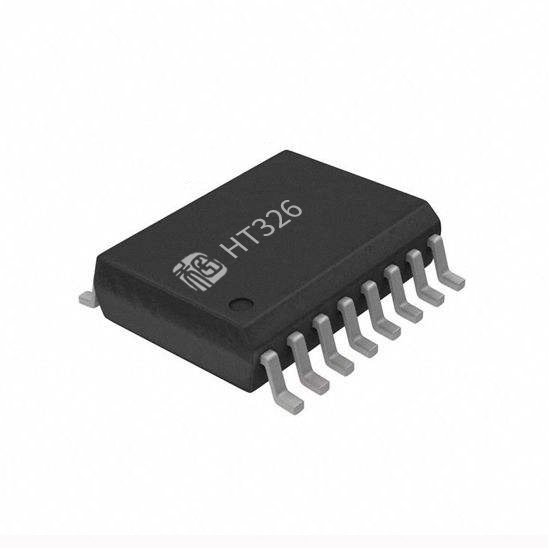

HT326 免電感濾波2×20W D類立體聲音頻功放

HT326是一款高效D類音頻功率放大器。在14.5V供電的、THD+N=1%條件下，能夠持續提供2*20W/4Ω功率輸出。

HT326具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。

此外，HT326內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。

下載資料

特點

  • 輸出功率（BTL模式）

    2×20W (VDD=14.5V, RL=4?, THD+N=1%)

    2×33W (VDD=22V, RL=8?, THD+N=10%)

  • 輸出功率（PBTL模式）

    50W (VDD=22V, RL=4?, THD+N=1%)

  • 單電源系統，4.5V-22V寬電壓輸入范圍

  • 超過90%效率，無需散熱器

  • 擴頻功能，免電感濾波

  • 模擬差分/單端輸入，輸出模式立體聲/單聲道可選

  • 增益：32dB

  • 保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護

  • 無鉛無鹵封裝，ESOP16

應用

  • 條形音箱

  • 無線智能音箱

  • 便攜式音箱

  • 消費類音頻應用

  • 拉桿音箱

  • LCD電視/視器監

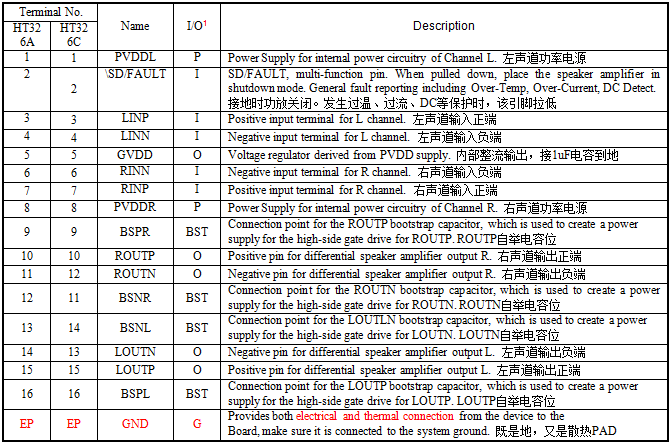

I: Input; O: Output; G: Ground; P: Power; BST: BOOT Strap; OD: Open drain
