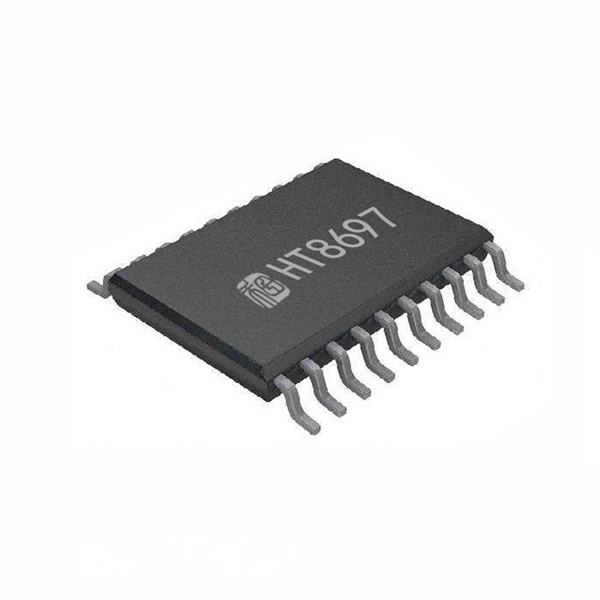

HT8697是一款具有防削頂失真功能的，雙聲道免 濾 波 D 類 音 頻 功 率 放 大 器 。 在 VDD=8.5V 、THD+N=10%、4Ω負載條件下，能連續輸出2×9.5W功率。在AB類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能瞬間輸出2×9.0W功率。
HT8697具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
HT8697內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
HT8697可實現AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
此外，HT8697內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
| 應用
|
引腳定義
HT8697 引腳號 | 引腳 名稱 | I/O | 功能 |
1 | PVDDL | Power | 左聲道功率電源 |
2 | OUTL- | O | 左聲道反相輸出端（BTL-） |
3 | PGNDL | Ground | 左聲道功率地和模擬地 |
4 | OUTL+ | O | 左聲道同相輸出端（BTL+） |
5 | INL+ | A | 左聲道同相輸入端（差分+） |
6 | INL- | A | 左聲道反相輸入端（差分-） |
7 | AVDDR | Power | 右聲道模擬電源 |
8 | PVDDR | Power | 右聲道功率電源 |
9 | OUTR- | O | 右聲道反相輸出端（BTL-） |
10 | PGNDR | Ground | 右聲道功率地和模擬地 |
11 | OUTR+ | O | 右聲道同相輸出端（BTL+） |
12 | INR+ | A | 右聲道同相輸入端（差分+） |
13 | INR- | A | 右聲道反相輸入端（差分-） |
14 | ABDR | I | 右聲道AB類和D類切換 |
15 | CTRL | I | ACF和關斷模式控制端 |
16 | AVDDL | Power | 做聲道模擬電源 |
17,18,19 | NC | 無連接 | |
20 | ABDL | I | 左聲道AB類和D類切換 |
注1 I: 輸入端 O: 輸出端 A: 模擬端
當大于VDD的電壓外加于PN保護型端口（ESD保護電路由PMOS和NMOS組成）時，PMOS電路將有漏電流流過。
