HT71778
下載資料


特點

  • 實時音頻信號跟蹤的電源供電

  • SN 短接地, VIN = 2.7~5V, VOUT = 5V~12V

  • RSN(to GND) = 100k, VIN = 2.7~9V, VOUT = 9V~15V

  • SN 懸空, VIN = 2.7~9V, VOUT = 9V~18V

    可編程峰值電流：15A

    高轉換效率：

    93% (VIN = 7.4V, VOUT=15.5V, IOUT =1.5A)

  • 低關斷功耗，關斷電流1uA

  • 可調節的開關頻率：200k-1.0M

  • 可編程軟啟動

  • 輸出過壓 (22V)、逐周期過流、熱關斷等保護

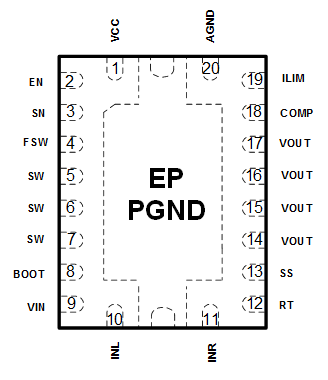

  • QFN3.5×4.5-20L 無鉛超薄封裝



應用

  • 無線音箱

  • 便攜式音箱

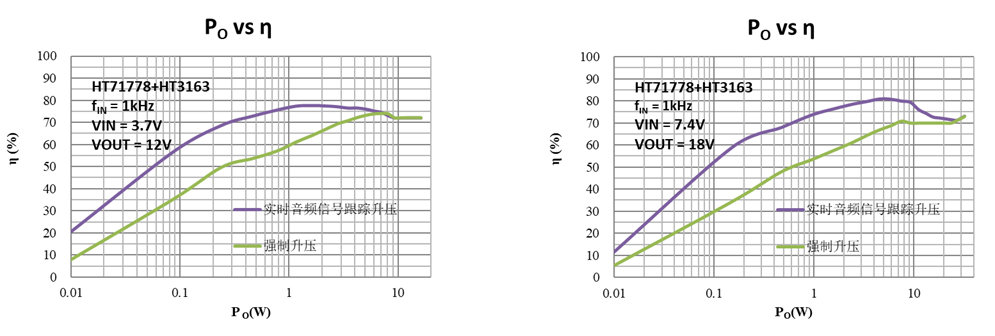

效率對比






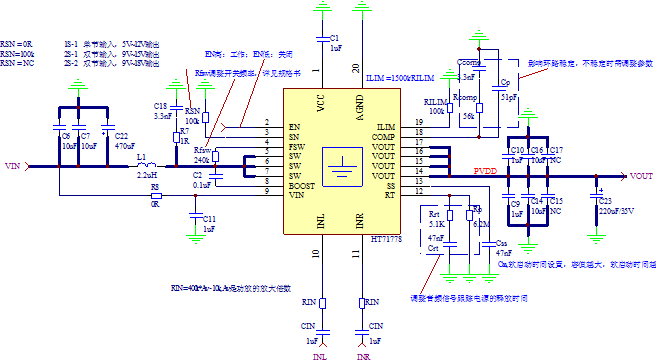

應用說明

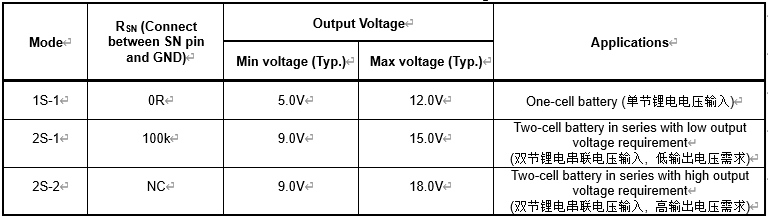

1. 根據輸入電壓、輸出電壓和功放功率需求，選擇模式，SN腳設置

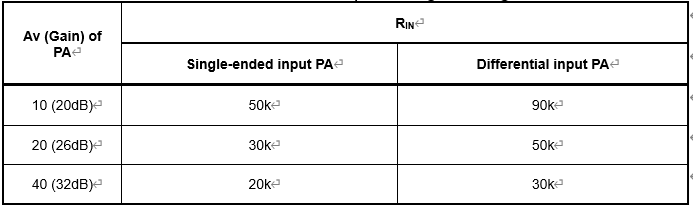

2. 根據功放增益，設置RIN電阻。參考以下公式，或表格中的典型參數

R_IN=600k/(C×Av)+10k , PA is single-ended input   Equation 1

R_IN=1200k/(C×Av)+10k , PA is differential input   Equation 2



3. 根據功率需求設置ILIM電阻

功放功率往往指RMS值（PoRMS)，其峰值功率則為Popeak =2*PoRMS。在20kHz頻率下，其峰值功率維持時間很短，但在20Hz頻率下， 峰值功率在較長時間內顯得很有意義；

此外，系統中，由于ACF、DRC等功能的存在，在短時間內，即在ACF和DRC功能的啟動時間內，功放的輸出功率是突破ACF和DRC的限制功率的。

綜上，需要充分考系統的峰值功率、DRC限制等情況，確定ILIM需求



4. RT, COMP, SS, FREQ的設置，一般可直接使用推薦值

輸出電容較大時（需同時考慮后級電源電容），推薦使用更大的SS電容，以防啟動時較長時間的大電流對電容充電損壞芯片
