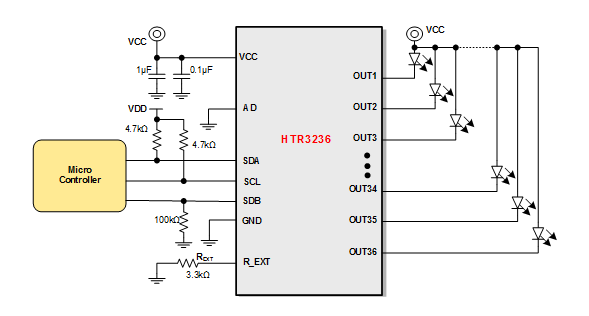

1~16

OUT3~OUT18

Output channel 3~18 for LEDs. 輸出通道3~18

17, 39

GND

Ground. 地

18~35

OUT19~OUUT36

Output channel 19~36 for LEDs. 輸出通道19~36

36

SDB

Shutdown the chip when pulled low. 關斷芯片，低電平有效。需接100k下拉電阻，使開機默認為低電平的GPIO控制。芯片關斷后，I²C仍可對寄存器進行寫操作。

37

AD

I²C address setting. I²C器件地址選擇

38

VCC

Power supply. 電源輸入端，接0.1uF和1uF電容到地

40

R_EXT

Input terminal used to connect an external resistor. This regulates the global output current. 每一路通道最大電流I_MAX控制引腳，外接R_EXT電阻到地，

41

SDA

I²C serial data. I²C時鐘, 需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用

42

SCL

I²C serial clock. I²C數據，需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用

43,44

OUT1, OUT2

Output channel 1, 2 for LEDs. 輸出通道1~2

EP

Exposed Thermal Pad

Connect to GND. 接地散熱。
